Uudempi halli :)

Noniin, pakko perata 10 vuotta vanhoja kaapeleita. Tuossa on näemmä jatkettu kompuran paineanturilta menevä kaapeli, toinen kaapeli menee logiikalle. Ja tuo reitti on nykyään tukossa, joten... Pakko käyttää noita vapaita pareja. Ei kun kaapelia jatkamaan


Tuon verran tullut tunteja nyt, ollu tuo ruuvi päällä koko ajan... Eli jos jokin vuotaa, ruuvi käy jatkuvasti. Ei hyvä


Hallista purettuja kaapeleita. Mahtavaa, nämä tulee oikeasti käyttöön! No joo, on 4-johtimisia, mutta mulla on suojamaa johdin sitten erikseen. Täyttää lain vaatimukset


En muista oliko aikaisemmin, mutta pajan paineastian tietotarra. 26 bar kestää, eli kaiketi tuplat ponnistettu. Kestää meidän noin 10 bar paineen aika kevyesti!


Tuollainen EK-kotelo purettuna muualta rakennuksesta, nyt uudelleen kasattuna uusilla sisuksilla. Nakkasin tuohon pistorasian kylkeen, tulee se kuivaimen johto siihen. Riviliittimet odottaa kaapelia, jota jatkan tuolla 3 metriä vasemmalla, paineastian luona. Sitä pitkin pitäisi kuljettaa tieto vallitsevasta paineesta, käynnistyskäsky kompuralle, virhetilanteet hallin automaatioon, kuivaimen käynnistyskäskyt yms


Kaapeli kytketty. Ja paineanturille lähtevä kaapeli myös, ja kompuralle lähtevä myös. Tuo katossa oleva kaapeli tulee jossain vaiheessa tähän boksiin, ja aikaisemmassa kuvassa nähty paksu musta kaapeli tulee varsinaiseksi syöttökaapeliksi kompuralle. Tuosta ohkasemmasta kaapelista sitten releen kautta ohjaus kuivaimelle, saa senki käyntiin napista tai tietokoneelta

Ruuvikompuran sisälle piti tehdä uusi läpivienti(ylempi nuoli), että lika ja pöly ei pääse tuonne sähköosien lokeroon. Alempi nuoli osoittaa painesäätimeen, josta ajatuksena ruuvata paineraja vähän yli 10 barin. Mutta vielä ei sitä voi tehdä, koska ensin pitää vaihtaa uusi hihnapyörä ja hihnat tuohon kompuraan, että soveltuu sille paineelle. Siihen saakka mennään tuolla max 8 bar paineella


Automaatiolta tulee uusi kaapeli kompuralle


Piti vielä pari relettä laittaa tuonne, että sai erotettua 240VAC ja 24VDC puolet toisistaan. Releet tuossa testiasennuksessa, tulee vielä paremmin kiinni. Tuo alempi rele saa jännitteen häiriömerkkilampulta, joka toimii 240VAC jännitteellä. Eli kun lamppu palaa, niin tuo rele vetää samalla. Releen kärkitieto menee automaatiolle, joka käyttää siis 24VDC jännitettä. Ylempi rele tuli painekytkimen kanssa sarjaan, eli jos tuon releen ohjaus lakkaa(24VDC automaatiolta), niin kompressori olettaa paineen tulleen ylärajalle. Myös vaikka automaatio olisi jostain käsittämättömästä syystä täysin jumissa, on kompuran oma painekytkin vielä pelissä mukana ohjaamassa kompuran toimintaa. Eli en rakentanut tuosta paineilmapommia Lisäksi automaatio saa vielä painetiedon erilliseltä anturilta, niin pystyn ohjaamaan kompuralla yön ajaksi matalamman paineen tarvittaessa, tai rengaskonetta käytettäessä napista joksikin aikaa korkeamman paineen. Ja kompuran oma kevennystoiminto jää normaalisti vielä käyttöön, eli paineraja kun saavutettu, niin 5 minuuttia sähkömoottori pyörii vielä, mutta venttiilit on niin ettei painetta tuoteta. Saman ohjauksen takaa onnistui myös tietenkin käyttökytkin hallin puolelta, eli ei tarvitse kellariin kömpiä laittamaan kompuraa päälle ja pois päältä


Hallin puolelle tuli vielä ylimääräinen painesäiliö tuohon kellarista tulevaan painelinjaan. Toimii puskurina tuossa lähellä paineilmapisteitä, ja tuosta saa helposti poistettua paineilman mukana tulleen veden, jos ei kuivain satu olemaan päällä. Niinkuin tällä hetkellä tilanne on, en ole kerennyt vielä rakentaa uutta jännitesyöttöä kompressorille... Maahantuojan mukaan tuo tarvitsee 3x 25A sulakkeet, mutta vaikuttaa toimivan 3x 16A sulakkeillakin. Ja tällä hetkellä onkin noilla pienemmillä, kunnes saan uuden syötön rakennettua. Ja tällöin vanha syöttö jää ylimääräiseksi, saa kuivaimelle siitä jännitesyötön Automaatio on jo valmis, rele kytketty jne, puuttuu tosiaan vain tuo jännitesyöttö.


Ainiin, paineilnjaan tuli myös takaiskuventtiili. Vaikutti siltä, että kompura päästi painetta pois järjestelmästä, varsinkin kun ruuvi oli sammutettu napista. Eipähän pura enää linjaa. Jonkinlaista vuotoa linjassa silti on, mutta ei onneksi pahaa. Klo 15:15 käytin ruuvikompuraa päällä(6.55bar), ja sitten se oli pois päältä koko yön. Klo 7:35 aikoihin on paineen purkautuminen jostain syystä kiihtynyt(3.6 bar kohdalla), kunnes klo 11:25 (0,38bar) on hallilla ollut seuraavan kerran paineilman tarvetta. Eli aikaa meni 20 tuntia ja 10 minuuttia, paine tippui 6.17bar. Eli noin 0,3bar/tunti. Tai 1bar/3 tuntia. Ei paha

Jälleen ovi, josta en ole kulkenut ikinä. Hienosti kaiken tavaran taakse kätkeytynyt, ja toisella puolella ollut Studion seinä. Vanhaa ovea ei tietenkään löydy enää mistään, joten pitää asentaa uusi. Kellarista löytyi 70cm leveä sopivasti, ja karmitkin. Joten vanhat karmit pois, ja uudet tilalle. Korkeuden puolesta ei sitten mennytkään, piti 6 senttiä ottaa pois karmeista


Monennettako kertaa lie noitakin vanhoja tavaroita taas siirtelen... Jos nyt keräisin kaikki yhteen paikkaan ja laittaisin jollekin huutokauppasivustolle myyntiin. Puutarhavalosarjoja, valokuva-albumeita, lemmikkitarvikkeita jne. Tullut joskus kauppojen yhteydessä, osa myyty, osa jääny keräämään pölyä


"Mopovaraston" viimeinen mopo poistumassa. Pitääköhän tuolle varastolle keksiä jokin uusi nimi? Voi olla että nimi pysyy koska vuosikausia sillä nimellä tuosta tilasta puhunut


Note to self: jos lyhentää oven karmeja, niin pitää lyhentää myös ovea...


Noni, nyt siinä on ovi

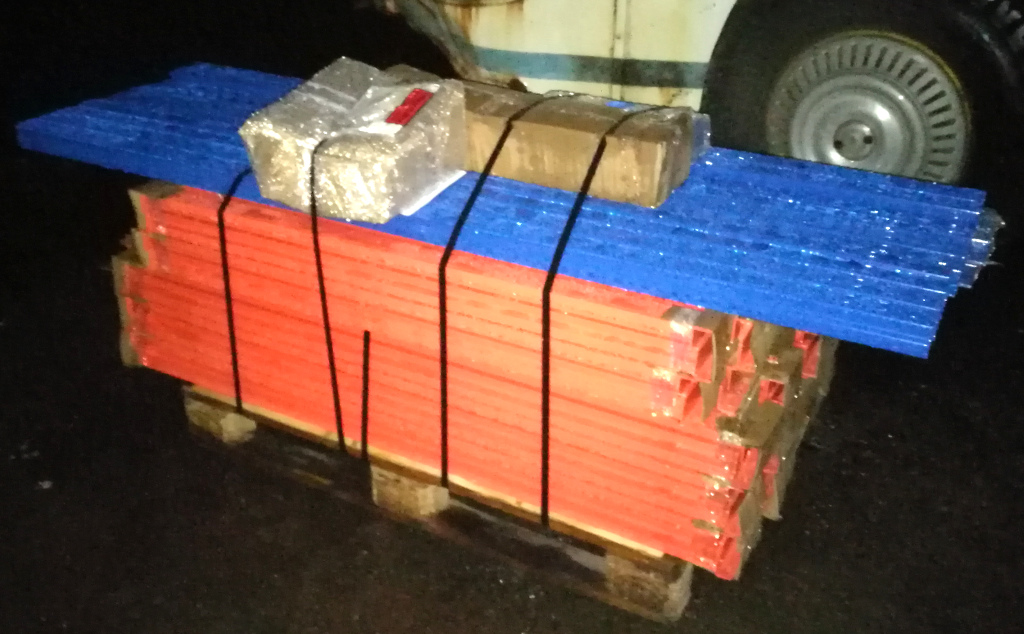

Kylältä lopetti Vianor. Ja rengasvarasto jonka hyllyt aikaisemmin rakensin puutavarasta alkoi olla täynnä... Päätin ostaa tukevat rengashyllyt. Maksoi kyllä ihan perhanasti, mutta jospa tuo kannattaisi.

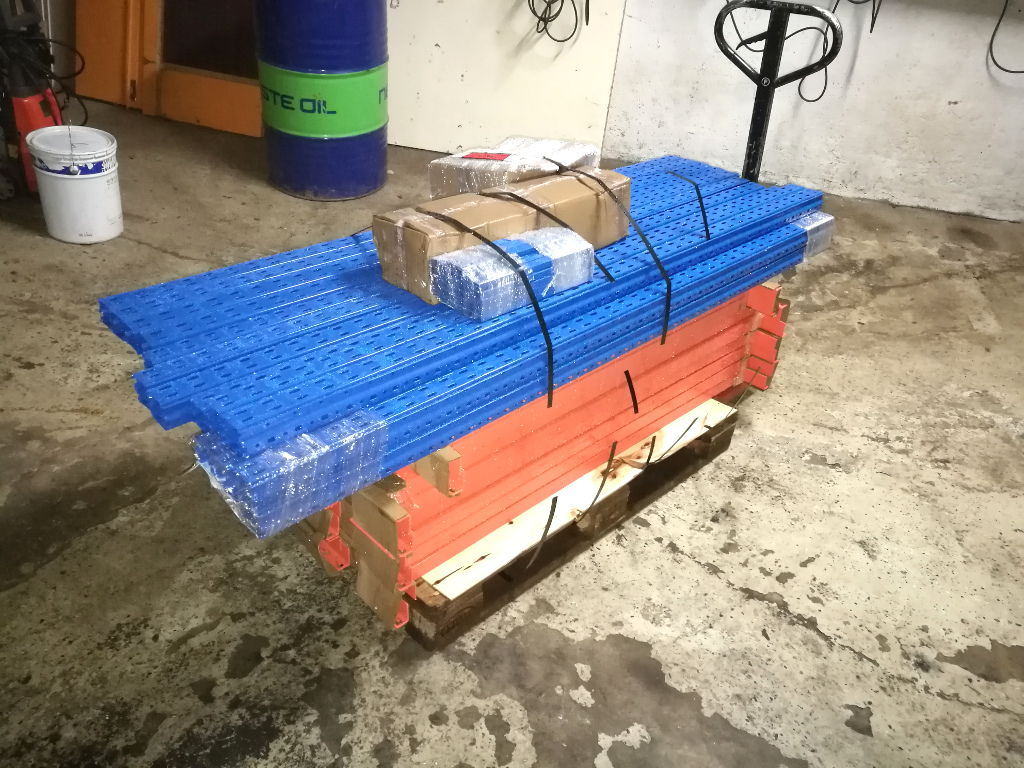

Lava vetästy sisälle. Tuo huone oli täynnä romua, tyhjiä tynnyreitä yms. Huoneen tyhjentämiseen meni useita päiviä

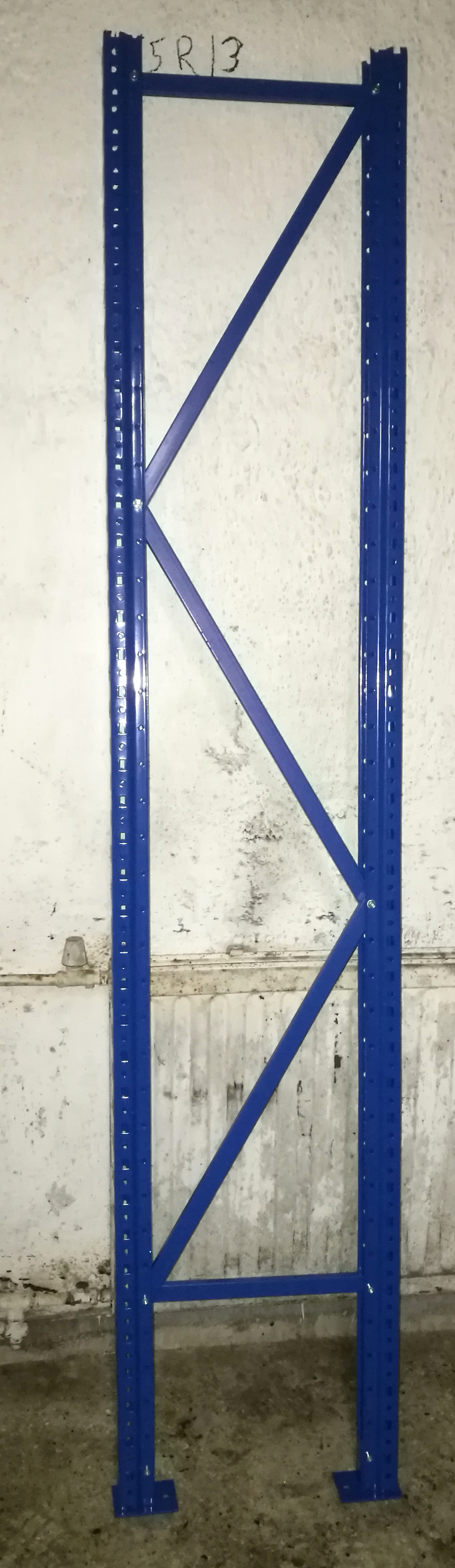

Ensimmäinen hyllynpääty kasassa, ja tuossa vaiheessa jo meinas loppua usko kesken. Pystyosien sisälle tulee aina kaksi tukirautaa samalle pultille. No, pystyrauta oli joko liian tiukka, ettei raudat meinanneet sopia millään, tai liian löysä jolloin läpipultti ei ylettänyt. Melkoinen askartelu oli tuossa

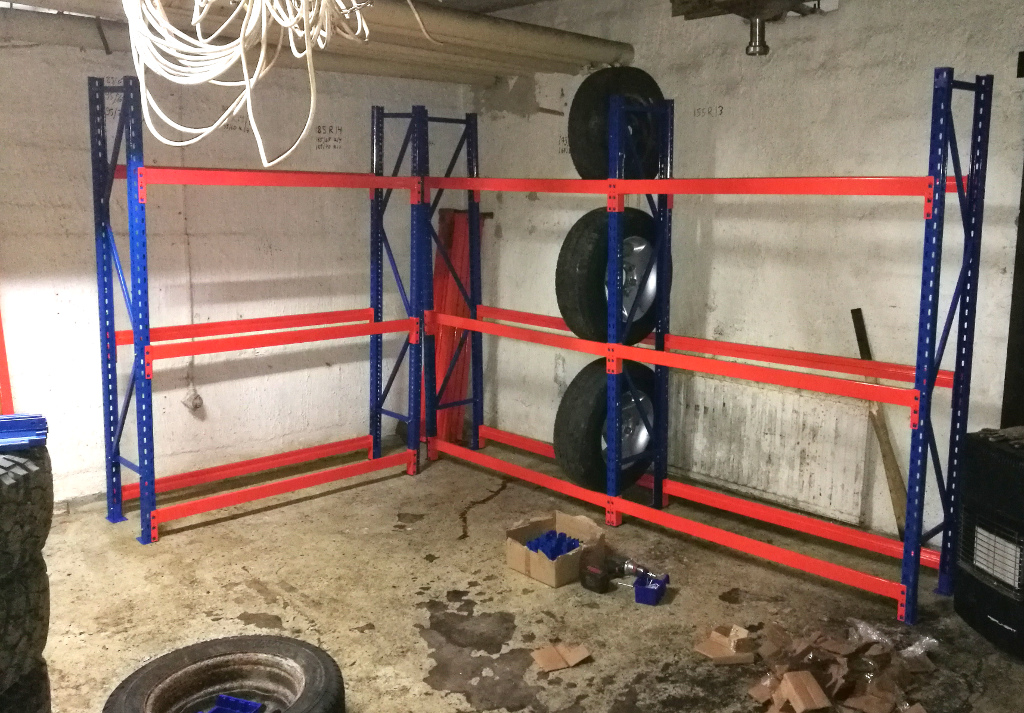

Vähitellen ensimmäiset hyllyt kasassa

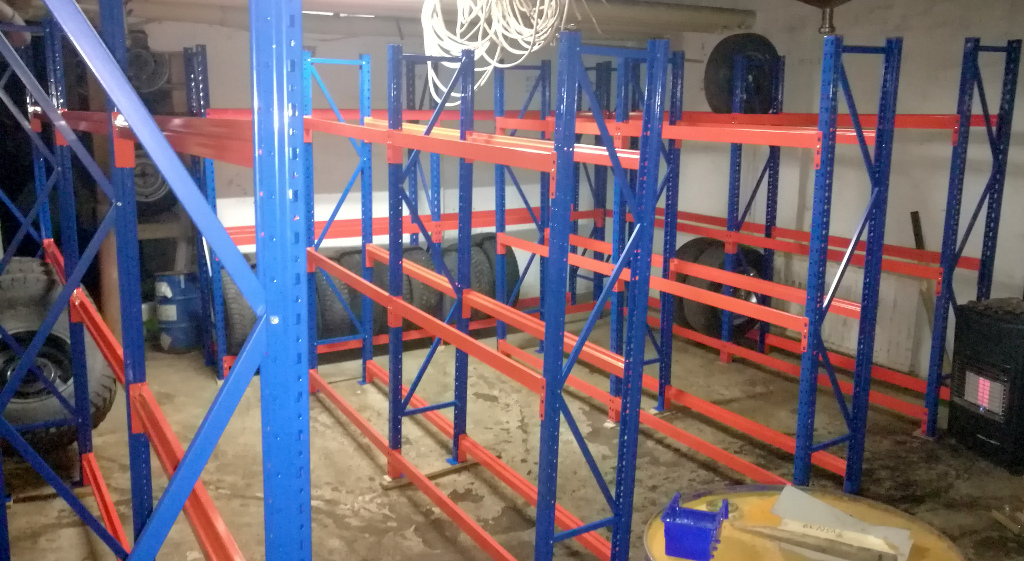

...ja muutama päivä myöhemmin loputkin. Vaan menihän tuossa taas aikaa!

Pakokaasuimurille letkukelan ostin joku kuukausi sitten. Käytettynä. Nyt pääsiäisen aikaan kerkeää asentamaan


Aika iso möhkäle


Imurissa on tuollainen sähkötoiminen läppä. Meidän tapauksessa tuo on turha, eli sen voi poistaa käytöstä


Tuollainen peltimoottori oli paikoillaan


En keksinyt tähän hätään muutakaan kuin 10mm lenkkiavaimen millä pitäisi akselia paikoillaan ettei läppä mene itsestään kiinni No, ajaa asiansa


Suojakotelo oli ihan halkeimilla. Liimailin sen pikaliimalla enimmäkseen kasaan. Muutama pala puuttui, ei voi mitään


Koneisto. Toimii siis napista letkun kelaus sisään ja ulos. Uusi virransyöttökaapeli suojakytkimelle. Lattiatasossa helpompi asentaa kuin korkealla seinällä


Tuollaiset kiinnityslankut laitoin, sai pitkien ruuvien paikat paremmin kohdalleen. Täkkipulteilla tuo kela kiinni noissa lankuissa, ja 20 senttisillä ruuveilla tulee seinälle, pellin läpi juoksuihin. Kuljetuksessa vaurioitunut 90 asteen ilmastointikanavan palan poistin myös jo maajalassa


Siinäpä temppu. Miten saa kelan seinälle. No, säästin henkilönosturin vuokran verran, vaan saihan tuossa tapella että sai hilattua tuonne seinälle


Siellä on, tukevasti seinällä! Sähköistettynä, toimii. Ilmastointikanava valmiina. Imurille menee ulos putki alakautta, joten kanavassa ollut läppä on tarpeeton. Nyt vain itse imuri alkoi oikuttelemaan, poltti sulakkeen prkl...


Kelan mukana tuli myös tuollainen kuumuutta kestävä alkuosa, kestää dieselautojen regeneroinnin tehdä eikä sula letku

6.5.2022 Konekatos saattaa taas edistyä jossain vaiheessa, tarvittavat puupalkit nimittäin saapuivat!


21.5.2022 Järjestelin tuota konekatoksen aluetta, että pääsee jossain vaiheessa aloittamaan työt tuolla. Pressutallin siirsin muutaman pykälän oikealle. Tulee tosin olemaan jossain vaiheessa seinän rakentamisen tiellä, mutta olkoot nyt tuossa hetken aikaa. Käytettyjen renkaitten varastointipaikkaa piti myös tyhjentää
